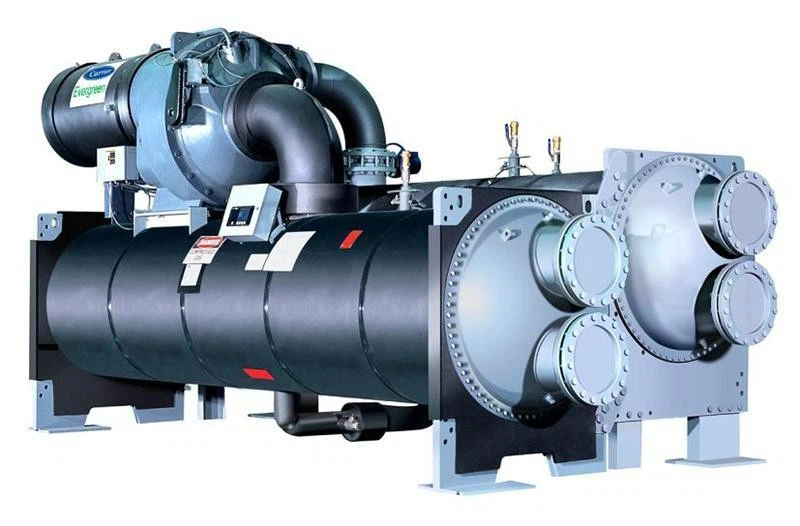

Enfriador Carrier 19XR

El enfriador centrífugo de la serie 19xr chiller es una unidad de refrigeración de alto-rendimiento, confiable y eficiente diseñada para satisfacer las necesidades de aplicaciones de enfriamiento a gran-escala. Con énfasis en alta eficiencia, bajo nivel de ruido y aplicabilidad superior, la serie 19XR está equipada con los últimos avances en tecnología de refrigeración, lo que la hace ideal para proyectos de infraestructura pública, industrial y comercial. Está especialmente diseñado para usarse con refrigerante sin cloro HFC-134a, lo que garantiza que cumple con los estándares ambientales modernos.

Envíeconsulta

Descargar

Descripción

enfriador 19xrSerieprincipalCaracterísticas

En stock listo para enviar

1. Ahorro y eficiencia energética

Compresor-de una sola etapa:Utiliza un difusor de tubo cónico y paté de Carrier.Estructura difusora giratoria integrada (SRD) para mejorarMejora la eficiencia del compresor, mejorando el rendimiento general del sistema.

Compresor de dos-etapas:CaracterísticaTiene un diseño de difusor sin paletas y está equipado con un economizador intermedio, queMejora la eficiencia de la unidad, lo que la hace ideal para aplicaciones de gran-elevación.

Tubo de transferencia de calor ultra-eficiente:El último tubo de transferencia de calor de Carrier reduce la resistencia y mejora el rendimiento de la transferencia de calor, mejorando aún más la eficiencia energética de la unidad.

2. Operación estable y confiable

Motor de alta-eficiencia: TEl motor semi-cerrado de alta-eficiencia cuenta con refrigeración por aspersión de refrigerante líquido, que mantiene elLa temperatura del motor es más baja, lo que resulta en una mayor eficiencia operativa.

Diseño con menos piezas móviles:El enfriador está diseñado con piezas móviles mínimas, lo que garantiza un funcionamiento estable y confiable con posibilidades reducidas de fallas mecánicas.

Estanqueidad mejorada:la tuDiseño exclusivo de placa de tubo con doble-ranuraoves el conoestanqueidad de acción bentre los tubos de cobre y la placa del tubo, reduciendo el riesgo de fugas.

3. Múltiples métodos de inicio

ElOferta de enfriador 19xrrs flexibilidad en las opciones de inicio, que incluyen:

Gabinetes de arranque de bajo-voltaje (380 V): Gabinete de arranque en triángulo no-en estrella-en el aire de serie.

Gabinetes de inicio alternativos: Opciones como estrella-triángulo aerotransportada, gabinetes de arranque suave-de estado sólido y gabinetes de arranque de frecuencia variable (tanto versiones estándar como de gama alta-) están disponibles para una mayor personalización.

4. Fácil de operar

Sistema de control inteligente Carrier SmartView®:Este sistema-fácil de usar cuenta con una página de operación sencilla, lo que proporciona una experiencia de usuario cómoda e intuitiva. Incluye capacidades de monitoreo inteligente para proteger la unidad y diagnosticar rápidamente cualquier problema operativo.

Integración con sistemas de control de edificios:El sistema se puede conectar sin problemas a los sistemas de control de edificios, lo que permite un monitoreo centralizado y remoto.

Tipo de refrigerante	R-134A (Sin cloro)
Capacidad de refrigeración (una sola-etapa)	300 - 1650 RT
Capacidad de refrigeración (dos-etapas)	600 - 3400 RT
Capacidad de enfriamiento (sistema de contraflujo en serie)	1000 - 6800 RT

Solicitud

Los enfriadores centrífugos de la serie 19xr chiller son ideales para una variedad de necesidades de refrigeración a gran-escala en diferentes sectores, que incluyen:

Grandes edificios comerciales

Centros comerciales, edificios de oficinas y otros espacios comerciales grandes que requieren una refrigeración eficiente y confiable.

Edificios públicos

Bibliotecas, museos, estadios y otros espacios públicos que necesitan un control climático constante.

Centros de datos

Entornos que requieren un control preciso de la temperatura y la humedad para garantizar la estabilidad de la infraestructura de TI crítica.

Transporte Instalaciones Públicas

Aeropuertos, estaciones de tren y estaciones de metro que necesitan-sistemas de refrigeración a gran escala para zonas de mucho tráfico peatonal.

Instalaciones educativas y médicas

Escuelas, hospitales y otras instituciones que requieren un ambiente interior cómodo y controlado para estudiantes, personal y pacientes.

Hoteles y hospitalidad

Proporcionar condiciones climáticas óptimas para los huéspedes y garantizar la eficiencia energética en operaciones hoteleras a gran-escala.

parámetro

Aire-acondicionado(380V-3Ph-50Hz)
Modo	enfriador				Motor		Evaporador			Condensador			Dimensiones de la unidad			Peso
	Capacidad de enfriamiento		Potencia de entrada	COPR de carga completa	RLA	LRYA	Fluir Tasa	Presión Gota	Agua Conexión	Fluir Tasa	Presión Gota	Agua Conexión	Longitud	Ancho	Altura	Operante	Aparejo (sin Refrigerante)	Refrigerante Cargar
	kilovatios	Montones	kilovatios	kW/kW	A	A	l/s	kPa	milímetros	l/s	kPa	milímetros	milímetros	milímetros	milímetros	kilos	kilos	kilos
19XR-313234HUEU52	1407	400	253.2	0.180	435.8	1046	67.20	107	DN200	79.90	77.8	DN200	4181	1670	2051	6965	6046	396
19XR-404035HUFT52	1583	450	288.4	0.182	496.2	1119	75.60	77.9		90.10	70.8		4359	1880	2130	8097	6808	483
19XR-414138HUGU52	1758	500	310.0	0.176	525.4	1176	84.00	78.1		99.60	70.0		4359	1880	2130	8386	7004	508
19XR-505138HUGT52	1934	550	337.5	0.175	569.3	1176	92.40	71.3		109.4	46.6	DN250	4394	1994	2137	9488	7788	609
19XR-5P52436LCH52	2110	600	377.5	0.179	651.9	1222	100.8	68.8		119.7	48.5		4460	2054	2207	10225	8603	493
19XR-5051C37VCE52	2110	600	358.1	0.170	611.4	1143	100.8	83.5		118.7	54.1		4393	2098	2421	11227	9432	704
19XR-5P50C39VEG52	2286	650	408.4	0.179	708.6	1556	109.2	79.7		129.4	73.5		4393	2098	2421	10865	9217	588
19XR-5052C35VDG52	2286	650	387.5	0.170	668.4	1457	109.2	96.6		128.5	55.2		4393	2098	2421	11382	9553	704
19XR-5P50C49VEG52	2462	700	435.5	0.177	750.3	1556	117.6	91.4		139.0	83.8		4393	2098	2421	10865	9217	588
19XR-5151C45VEG52	2462	700	413.8	0.168	716.9	1556	117.6	92.7		138.2	71.4		4393	2098	2421	11474	9602	739
19XR-5P51C49VFJ52	2638	750	467.7	0.177	804.3	1570	126.0	104		149.1	82.1		4393	2098	2421	11035	9351	588
19XR-5252C69VEE52	2638	750	439.4	0.167	756.2	1556	126.0	95.3		147.8	71.3		4393	2098	2421	11711	9759	761
19XR-5R52C49VGJ52	2813	800	494.3	0.176	849.5	1845	134.4	98.0		158.8	81.2		4393	2098	2421	11371	9579	619
19XR-6X65C65VFG52	2813	800	469.7	0.167	807.5	1570	134.4	86.9	DN250	157.8	79.3		4940	2148	2637	12810	10677	714
19XR-6Z67C87VGG52	3165	900	523.5	0.165	895.2	1845	151.2	90.2		177.4	80.1		4940	2148	2637	13334	11034	752
19XR-6Z69C09VHG52	3517	1000	588.7	0.167	988.5	2083	168.1	109		197.4	90.3		4940	2148	2637	13441	11108	752
19XR-7Q72C09VHJ52	3869	1100	650.6	0.168	1088.4	2083	184.9	89.5	DN300	217.2	76.4	DN300	5051	2472	2743	17215	14095	987
19XR-7Q72E53MEB52	4220	1200	736.1	0.174	1250.3	2729	201.7	105	DN300	238.0	90.4	DN300	5045	2426	2889	18522	15344	1046
19XR-8P81E51MEB52	4220	1200	696.9	0.165	1186.4	2729	201.7	72.6	DN350	236.3	69.2	DN350	5121	2711	2937	21060	17195	1156
19XR-8P80E63MFB52	4572	1300	799.1	0.175	1358.3	3276	218.5	84.0		257.8	92.4		5121	2711	2937	20861	17071	1156
19XR-8Q81E61MFB52	4572	1300	766.0	0.168	1304.1	3276	218.5	72.6		256.4	80.3		5121	2711	2937	21404	17418	1200
19XR-8282E63MFB52	4924	1400	828.1	0.168	1405.7	3276	235.3	98.9		276.3	82.1		5121	2711	2937	22435	18145	1426
19XR-8R84E63MFB52	5275	1500	909.5	0.172	1537.7	3276	252.1	83.4		297.1	76.7		5121	2711	2937	22421	18083	1247
19XR-8484E63MFB52	5275	1500	884.9	0.168	1497.9	3276	252.1	104		296.0	76.2		5121	2711	2937	22997	18549	1386

Aplicación de salmuera (10kV-3Ph-50Hz)
Modelo	enfriador				Motor		Evaporador			Condensador			Dimensiones de la unidad			Peso
	Enfriamiento Capacidad		Aporte Fuerza	Carga completa Eficiencia	RLA	LRYA	Fluir Tasa	Presión Gota	Agua Conexión	Fluir Tasa	Presión Gota	Agua Conexión	Longitud	Ancho	Altura	Operante	Aparejo (sin refrigerante)	Carga de refrigerante
	kilovatios	Montones	kilovatios	kW/kW	A	A	l/s	kPa	milímetros	l/s	kPa	milímetros	milímetros	milímetros	milímetros	kilos	kilos	kilos
19XR-7072E45MDE5A	2462	700	599.7	0.244	41.2	221	158.0	129	DN300	210.2	72.4	DN300	5045	2426	2889	19307	16050	1192
19XR-7R74E55MFE5A	2813	800	696.6	0.248	47.3	235	180.6	95.6	DN300	240.7	87.8	DN300	5045	2426	2889	19302	15990	1082
19XR-8R84E65MFE5A	3165	900	776.6	0.245	52.9	235	203.2	72.4	DN350	270.5	65.0	DN350	5121	2711	2937	22794	18456	1247
19XR-8787E65MFE5A	3517	1000	835.2	0.237	57.0	235	225.8	135	DN350	298.6	105	DN350	5731	2711	2937	24501	19784	1592
Nota:	1. Las selecciones anteriores se basan en la temperatura de entrada/salida del agua enfriada: 12/7 grados; Temperatura de entrada/salida del agua enfriada: 32/37 grados. El factor de incrustación más frío es 0,0176 ㎡ grados/kW y el factor de ensuciamiento del condensador es 0,044 ㎡ grados/kW. 2. Las selecciones de aplicación de salmuera anteriores se basan en la temperatura de entrada/salida del agua enfriada: -2/-6 grados; Temperatura de entrada/salida del agua enfriada: 30/33,5 grados. El factor de incrustación más frío es 0,0176 ㎡ grados/kW y el factor de ensuciamiento del condensador es 0,044 ㎡ grados/kW, 25 % de etilenglicol. 3. Carrier seleccionará modelos específicos utilizando la computadora según diferentes solicitudes de tonelaje, elevación y eficiencia. Para obtener más información, comuníquese con las agencias locales. 4. La presión estándar de la caja de agua es de 1,0 MPa y puede proporcionar 1,6 MPa o 2,0 MPa como opción; Para conocer más requisitos, comuníquese con las agencias locales. 5. Las selecciones anteriores se realizan basándose en que el voltaje es 380 V/10 kV. Para obtener detalles o selecciones personalizadas, comuníquese con las agencias locales. 6. 60Las selecciones de Hz también están disponibles. Comuníquese con las agencias locales para obtener más ayuda.

Aire-acondicionado(10kV-3Ph-50Hz)
Modo	enfriador				Motor		Evaporador			Condensador			Dimensiones de la unidad			Peso
	Capacidad de enfriamiento		Potencia de entrada	COPR de carga completa	RLA	LRYA	Fluir Tasa	Presión Gota	Agua Conexión	Fluir Tasa	Presión Gota	Agua Conexión	Longitud	Ancho	Altura	Operante	Aparejo (sin Refrigerante)	Refrigerante Cargar
	kilovatios	Montones	kilovatios	kW/kW	A	A	l/s	kPa	milímetros	l/s	kPa	milímetros	milímetros	milímetros	milímetros	kilos	kilos	kilos
19XR-6Y69C89LHG5A	3165	900	531.5	0.168	36.4	200	151.20	98.8	DN250	177.80	74.5	DN250	4940	2148	2685	14037	11750	735
19XR-7P72C09LHG5A	3517	1000	589.5	0.168	39.9	200	168.10	89.7	DN300	197.50	64.1	DN300	5051	2472	2790	17669	14654	949
19XR-7P71E53MDB5A	3869	1100	680.1	0.176	45.3	221	184.90	107		218.40	88.5		5045	2426	2889	18549	15546	1007
19XR-7171E51MDB5A	3869	1100	635.9	0.164	42.4	221	184.90	106		216.4	86.9		5045	2426	2889	19367	16050	1251
19XR-7Q72E53MFB5A	4220	1200	733.8	0.174	48.4	235	201.7	105		237.9	90.3		5045	2426	2889	18960	15782	1046
19XR-8P81E51MFB5A	4220	1200	695.3	0.165	45.8	235	201.7	72.6	DN350	236.2	69.1	DN350	5121	2711	2937	21498	17633	1156
19XR-8P80E63MFB5A	4572	1300	797.1	0.174	52.7	235	218.5	84		257.7	92.3		5121	2711	2937	21234	17444	1156
19XR-8Q82E61MFB5A	4572	1300	758.8	0.166	50.1	235	218.5	72.6		256.2	71.4		5121	2711	2937	22041	17980	1200
19XR-8P81E63MFB5A	4924	1400	860.2	0.175	57.1	235	235.3	96.2		277.6	93		5121	2711	2937	21498	17633	1156
19XR-8282E63MFB5A	4924	1400	826.2	0.168	54.7	235	235.3	98.9		276.2	82.1		5121	2711	2937	22808	18518	1426
19XR-8R84E63MFB5A	5275	1500	907.5	0.172	60.3	235	252.1	83.4		297.1	76.7		5121	2711	2937	22794	18456	1247
19XR-8QV4F30MFT5A	5275	1500	882.0	0.167	57.9	285	252.1	82.3	DN400	296.1	66.3	DN400	5195	2926	3082	24160	19833	1098
19XR-8QV4F40WHT5A	5627	1600	936.1	0.166	60.5	409	268.9	93.2		315.5	74.4		5195	2926	3082	24428	20102	1098
19XR-8RV4F40WJT5A	5979	1700	994.4	0.166	64.9	479	285.7	90.7		335.1	83.1		5195	2926	3082	24801	20358	1141
19XR-8ZV8F50WJT5A	6330	1800	1058	0.167	68.9	479	302.5	112		355.1	118		5805	2926	3082	26210	21443	1280
19XR-A4FA47638GP7	6682	1900	1116	0.167	73.4	374	319.3	94.3		374.7	81.6		5229	3051	3484	33012	27335	1321
19XR-A4FA47648GP7	7034	2000	1186	0.169	78	374	336.1	104		394.9	89.8		5229	3051	3484	33012	27335	1321
19XR-A6FB66648GQ7	7385	2100	1200	0.162	79.2	430	352.9	127		413.0	83.7	DN450	5839	3186	3484	36913	29922	1650
19XR-A6GB66648GQ7	7737	2200	1261	0.163	83	430	369.7	122		432.7	91.1	DN450	5839	3186	3484	37267	30111	1706
19XR-B6FC65718RU7	8089	2300	1286	0.159	85.2	550	386.5	97.0	DN450	450.7	71.5	DN500	5969	3658	3742	48871	40146	1908
19XR-B6FC65710RU7	8440	2400	1340	0.159	88.6	550	403.3	105		470.2	77.2		5969	3658	3742	48871	40146	1908
19XR-B6GC65720RU7	8792	2500	1402	0.159	92.6	550	420.1	94.5		490.3	83.3		5969	3658	3742	49424	40473	1939
19XR-B6GC66720RU7	9144	2600	1438	0.157	94.9	550	436.9	102		509.2	75.5		5969	3658	3742	50247	40989	1939
19XR-C6FC66720RU7	9496	2700	1501	0.158	98.9	550	453.7	81.3		528.6	80.8		6019	3798	3813	53502	43670	2082
19XR-C6FC66730RU7	9847	2800	1563	0.159	102.8	550	470.5	87.2		548.8	86.5		6019	3798	3813	53502	43670	2082
19XR-C6FC67730RU7	10199	2900	1597	0.157	104.9	550	487.3	93.3		567.6	78.7		6019	3798	3813	54361	44204	2082
19XR-C6FC67730RV7	10551	3000	1666	0.158	109.7	555	504.2	99.6		587.1	83.7		6019	3798	3813	54361	44204	2082

Aplicación de calefacción (10kV-3Ph-50Hz)
Modelo	enfriador				Motor		Evaporador			Condensador			Dimensiones de la unidad			Peso
	Calefacción Capacidad		Aporte Fuerza	Carga completa Eficiencia	RLA	LRYA	Fluir Tasa	Presión Gota	Agua Conexión	Fluir Tasa	Presión Gota	Agua Conexión	Longitud	Ancho	Altura	Operante	Aparejo (sin refrigerante)	Carga de refrigerante
	kilovatios	Montones	kilovatios	kW/kW	A	A	l/s	kPa	milímetros	l/s	kPa	milímetros	milímetros	milímetros	milímetros	kilos	kilos	kilos
19XR-7071E35MFD5A	3517	1000	696.1	0.198	45.9	235	134.6	73.6	DN300	170.0	54.4	DN300	5045	2426	2889	18947	15760	1192
19XR-7072E35MFD5A	3869	1100	759.2	0.196	50.1	235	148.4	87.7		187.0	56.6		5045	2426	2889	19208	15951	1192
19XR-7172E37MFD5A	4220	1200	872.4	0.207	57.9	235	159.8	82.8		203.5	66.1		5045	2426	2889	19529	16142	1251
19XR-7274E45MFD5A	4572	1300	889.3	0.195	59.1	235	175.7	86.2		221.0	72.6		5045	2426	2889	19894	16369	1300
19XR-8284E45MHD5A	4924	1400	952.1	0.193	63.2	294	189.5	67.6	DN350	237.5	49.5	DN350	5121	2711	2937	23343	18898	1426
Nota:	1. Las selecciones anteriores se basan en la temperatura de entrada/salida del agua enfriada: 12/7 grados; Temperatura de entrada/salida del agua de refrigeración: 32/37 grados. El factor de incrustación más frío es 0,0176 m² grados/kW y el factor de contaminación del condensador es 0,044 ㎡ grados/kW. 2. Las selecciones de aplicaciones de calefacción anteriores se basan en la temperatura de entrada/salida del agua enfriada de 10/5 grados; Temperatura de entrada/salida del agua de refrigeración 40/45 grados. El factor de incrustación del refrigerador es 0,0176 m² grados/kW y el factor de ensuciamiento del condensador es 0,044 ㎡ grados/kW. 3. Carrier seleccionará modelos específicos utilizando la computadora según diferentes solicitudes de tonelaje, elevación y eficiencia. Para obtener más información, comuníquese con las agencias locales. 4. La presión estándar de la caja de agua es de 1,0 MPa y puede proporcionar 1,6 MPa o 2,0 MPa como opción; Para conocer más requisitos, comuníquese con las agencias locales. 5. Las selecciones anteriores se realizan basándose en que el voltaje es de 10 kV. Para obtener detalles o selecciones personalizadas, comuníquese con las agencias locales. 6. 60Las selecciones de Hz también están disponibles. Comuníquese con las agencias locales para obtener más ayuda.

El enfriador centrífugo de la serie 19xr chiller se destaca como una solución confiable y energéticamente eficiente-para aplicaciones de refrigeración a gran-escala. Con su tecnología avanzada, funcionamiento silencioso y opciones de instalación flexibles, es una opción ideal para una amplia gama de industrias que requieren refrigeración de alto-rendimiento. Ya sea que esté construyendo una nueva infraestructura o actualizando un sistema existente, la serie 19XR ofrece el rendimiento, la eficiencia y la confiabilidad que necesita.
